高平臺球閥與普通球閥的區別及選用 氣動高平臺球閥優缺點

高平臺球閥與普通球閥的區別及選用：

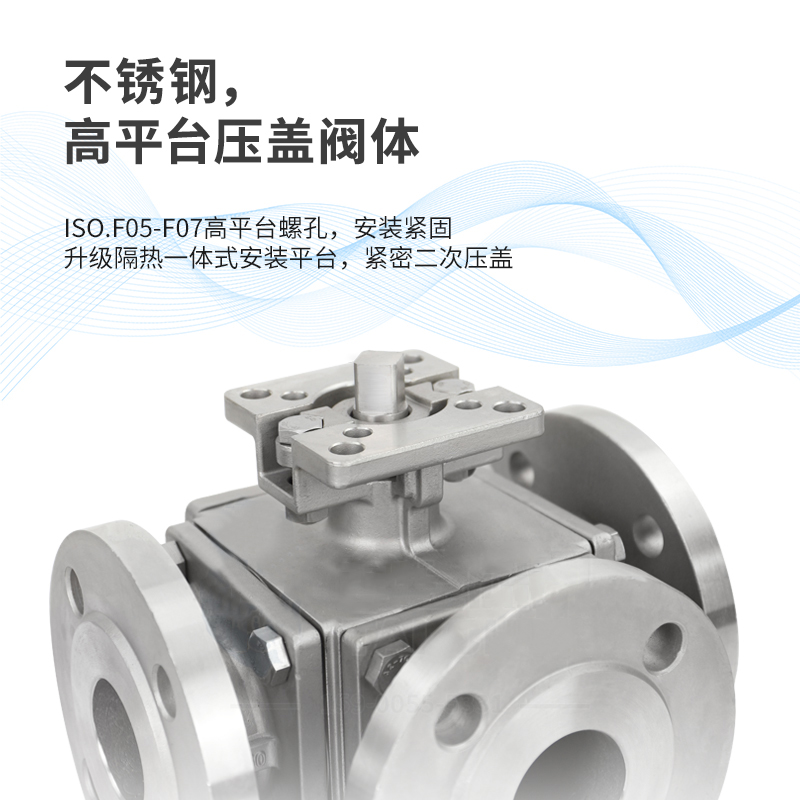

高平臺球閥,所謂高平臺即球閥采用ISO5211制造標準,將一個四方或圓形的法蘭盤與球閥鑄造為一體式,且平臺端面高出兩端法蘭的外緣,這樣不僅有利于方便安裝氣動執行器、電動執行器等執行裝裝置,且大大提高閥門與執行器之間的穩固性,外觀上也更美觀,更精致。

高平臺球閥是常規普通支架球閥的一種進化產品,它與普通球閥的區別在于,可以直接和驅動執行器連接,而不用再加裝連接支架,而普通球閥則要上支架后才能裝執行器。除了免除額外的支架安裝外,由于是直接在平臺上安裝,這使執行器與球閥間的穩固性大大的提升。

高平臺球閥的優勢在于,它可以在自帶的平臺上,直接安裝氣動或者電動執行器,而普通球閥則要加裝的閥門連接,這可能會出現由于支架松動或者聯軸器間隙過大,導致閥門在使用中受到影響,而高平臺球閥就不會出現這個問題,其在運行過程中,性能是非常穩定的。

在高平臺球閥與普通球閥選用上,高平臺球閥內部的結構還是啟閉的原理,與普通球閥是一直,除了以上所訴的優勢,當在于介質溫度相對較高的工況中時,則要采用連接支架,是為了能保護執行器的正常使用,防止介質熱傳遞造成執行器無法使用的。

氣動高平臺球閥優缺點:

氣動高平臺球閥顧名思義,就是球閥采用高平臺設計,常用的是ISO標準,這樣做的目的是為了方便安裝驅動裝置而設置的連接盤,可與(電動/氣動)執行器直接安裝連接,無需支架和連接軸。可以免支架節約成本,提高生產效率,而且大大提高閥門與執行器之間的穩固性,在使用中性能也非常穩定,就不會因為支架松動或者聯軸器間隙太大影響整體閥門的適用。

氣動高平臺球閥優點是造型上比普通球閥更美觀,更精致,美觀大方,占用空間小,結構更緊湊,缺點是不耐高溫,溫度傳導到氣缸上,氣缸內的橡膠圈容易老化,一般適用于介質溫度在80度以下的管道中。


氣動帶支架球閥與高平臺球閥的使用及功能,兩者是一致的,區別在于氣動帶支架球閥的執行器和球閥閥體之間,有一個支架支撐著,通常介質溫度高的都要帶支架,這樣可以避免因為高溫而損壞執行器,通俗來說,帶支架的終目的是為了延長閥門的使用壽命。

氣動帶支架球閥優點就是散熱功能相對強一些,比如管道的介質溫度在300度以上,那么這個時候,建議選用氣動球閥的閥桿就要相應的加長一點,同時也要帶支架。閥桿加長帶支架的原因,是為了讓球閥的閥體和執行器分開,避免球閥閥體的介質溫度太高,從而而影響執行器的使用壽命。比如,當球閥的閥體泡在液體介質中時,并且液體介質含有強烈的腐蝕性,操作人員無法接近,而執行器在液體的液面外,執行器要工作人員來操作,這種情況下就要選擇閥桿加長并裝上支架的球閥,而且如果液體有強烈的腐蝕性,那么球閥的材質也必須是標準的不銹鋼材質,這樣才能保證氣動球閥的正常運行。
